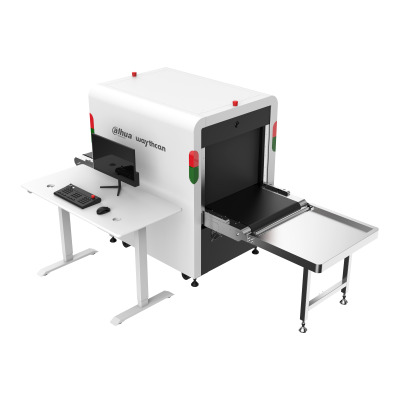

DSS DDI-ISC-M6550D интроскоп интеллектуальный 2 контура
Профессиональное оборудование
DDI-ISC-M6550D интроскоп, интеллектуальная рентгенотелевизионная установка 2 контура,видеоаналитика,Zoom 64x,30 изображений, тунель 650х500мм, скорость 0,2 м/с, нагрузка на конвеер 170 кг
Интеллектуальная машина для досмотра - это новое устройство для досмотра, которое использует рентгеновское излучение для быстрого досмотра багажа и товаров без вскрытия упаковки.
В интроскопе используется передовая система обнаружения рентгеновских изображений, которая объединяет полупроводниковые детекторы, технологию цифровой обработки изображений и компьютерную технологию отображения изображений, чтобы предоставить пользователям эффективную, надежную и высококачественную систему обработки изображений с сервисными функциями.
Устройство оснащено жестким диском большой емкости, на котором можно хранить массивные изображения высокой четкости. Оно поддерживает множество функций. Оно распознает запрещенные объекты, подает сигнал тревоги при обнаружении запрещенных объектов, имеет функции привязки человека к упаковке, улучшения изображения, расширения и объединения сети, автоматического обнаружения и обслуживания и многое другое. Кроме того, конструкция устройства проста и удобна для пользователя.
Интроскоп подходит для проверки безопасности багажа в аэропорту, железнодорожном вокзале, автовокзале, метро, железнодорожном транспорте. вокзале, автовокзале, метро, железнодорожном транспорте, правительственных зданиях, выставочных центрах и крупных мероприятиях.
Основные особенности:
Использует алгоритм Dahua для создания изображений упаковок и их содержимого, отображая их форму и материалы, из которых они изготовлены.
Сгенерированные изображения отражают степень поглощения рентгеновского излучения и состав материала. Для более точной идентификации опасных предметов отсканированные объекты будут разделены на органические вещества, смеси и неорганические вещества, и помечаться оранжевым, зеленым и синим цветом в зависимости от их состава.
Использует алгоритм Dahua и улучшает изображения упаковки с различными эффектами, чтобы операторы могли лучше анализировать предметы. Улучшение
включает в себя функции цветного/черно-белого, локального улучшения, супер улучшение, улучшение краев, сканирование изображения, удаление органических веществ,
металлическая зачистка, зачистка смесей, инверсия, высокоэнергетическое улучшение, низкоэнергетическое усиление, светлое, темное, предупреждение об угрозе плотности Z7/Z8/Z9, высокая плотность, наложение AI, вертикальный переворот, псевдоцвет и многое другое.
Отображение изображений в режиме охраны (изображения пакетов) или в режиме видеонаблюдения.
Использует алгоритм Dahua для анализа рентгеновских изображений упаковок и выявления опасных предметов, таких как ножи, жидкости в бутылках, баллоны под давлением, пистолеты и зажигалки. Он также отслеживает опасные предметы с помощью наложения искусственного интеллекта, которые могут быть отмечены разными цветами для обозначения уровня опасности. Поддерживаются такие виды связи, как голосовая подсказка, звуковая и световая сигнализация и остановка конвейерной ленты.
В комплект входят камеры для входа и выхода. Система поддерживает запись в режиме реального времени, а также предлагает хранение и поиск.
Все результаты обнаружения могут быть сохранены и сформированы в виде отчетов, которые можно находить и экспортировать по уровню опасности и времени.
Непрерывное сканирование пакетов и отображение их изображений даже при перезапуске системы после остановки.
Рентгеновская защита выше международного стандарта. Доза утечки составляет менее 0,9 мкГр/ч.
| Система | |
|---|---|
| Процессор | Двухъядерный процессор Intel |
| Оперативная память | 8 G |
| Операционная система | Встроенная ОС Linux |
| Пользовательский интерфейс | локальный графический интерфейс (полный набор функций); веб-интерфейс |
| Основные | |
| Размер туннелей | 650×500 мм |
| Напряжение анода рентгеновской трубки | 160 кВ |
| Охлаждение рентгеновской трубки | герметичная масляная ванна с принудительной подачей воздуха |
| Разрешение проволоки | типичное 0,1 мм; стандартное 0,13 мм (измерено тестовым набором Dahua Imaging) |
| Проникновение (сталь) | типичное 36 мм; стандартное 34 мм (измерено тестовым набором Dahua Imaging Test Kit) |
| Интенсивность дозы утечки | ≤0,9 мкЗв/ч (мкГр/ч) |
| Уровень шума | ≤65 дБ |
| Скорость конвейера | 0,2 м/с |
| Высота конвейера | около 665 мм |
| Максимальная нагрузка на ленту | 170 кг |
| Утечка тока | ≤0,25 мА |
| Безопасность пленки | ISO 1600 (33 DIN) |
| Интеллектуальный анализ | |
| Предварительный просмотр | отображение рентгеновского изображения упаковки и изображения с камеры в режиме реального времени; интеллектуальный анализ предметов в режиме реального времени |
| Распознавание предметов | распознает предметы и отображает накладку AI; накладная коробка AI перемещается вместе с пакетами |
| Типы распознавания | распознает 22 типа объектов: Пистолеты, фейерверки, баллончики, ножи, топоры, ножницы, жидкость для зажигалок, лак для ногтей, жидкости в бутылках, стеклянные бутылки, бутылки-термосы, пластиковые бутылки, наручники, ночные палочки, кастеты, зажигалки, инструменты, электронные изделия, мобильные телефоны, пауэрбанки, ноутбуки и зонтики |
| Уровни опасности | высокий риск, предупреждение и безопасность (поддерживает пользовательскую настройку в соответствии с типами объектов) |
| Связь с событиями | Сигнал тревоги на входе/выходе, голосовой сигнал, сигнал тревоги на платформе и уведомление на экране могут быть запущены в соответствии с уровнями опасности |
| Хранение изображений | Хранит до 1 миллиона изображений с информацией об их уровнях опасности и типах обнаруженных объектов. Можно просматривать как оригинальные, так и проанализированные изображения. |
| Поиск багажа | Поиск, воспроизведение и экспорт изображений багажа и связанных видеороликов по времени, типу объектов и т. д. |
| Поиск отчетов | Создание и экспорт отчетов по времени и типам объектов. |
| Резервное копирование | USB/Сеть |
| Производительность | |
| Самообследование | Автоматически обнаруживает системные сбои и выдает коды ошибок |
| Обработка изображений | Функции улучшения: цветное/черно-белое, локальное улучшение, суперулучшение, улучшение краев, сканирование изображения, органическое удаление, металлическое удаление, удаление смеси, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, светлое, темное, предупреждение об угрозе плотности Z7/Z8/Z9, предупреждение о высокой плотности, наложение AI, вертикальный переворот, псевдоцвет и многое другое |
| Воспроизведение изображений | Поддерживает воспроизведение 30 изображений |
| Масштабирование изображений | Увеличение рентгеновских изображений до 64x. Перетащите положение фокуса с помощью мыши или клавиш направления |
| Диагностика устройства | Поддерживает диагностику ключевых компонентов, таких как детектор, двигатель, ИК-датчик и специальная клавиатура. |
| Конфигурация детектора | Конфигурация ключевых функций; конфигурация отображения изображения (вертикальный поворот и максимальное увеличение), конфигурация режима сканирования (двойное направление, прямое сканирование, обратное сканирование, обязательное сканирование и режим энергосбережения), конфигурация счетчика багажа и конфигурация связи между человеком и упаковкой |
| Основные | |
| Графический выход | 2-канальные выходы DVI; разрешение: До 1920 (H) × 1080 (V) @60 Гц |
| Монитор | 1 × 21,5" монитор |
| Видеовход (сеть) | 12-канальный вход (макс. 4K); 8-канальный IPC + 4 PoE (2 PoE по умолчанию) |
| Режим записи | 12-канальный вход (макс. 4K); 8-канальный IPC + 4 PoE (2 PoE по умолчанию); поддерживает H.265, H.264, PCM и MPEG4 |
| Встроенные диски | Поддерживает до 4 × 10 T SATA дисков и по умолчанию конфигурирует 1 × 4 T диск |
| Управление хранилищем | Одиночный; RAID 0/1/5 (рекомендуется использовать диски корпоративного уровня); глобальный горячий резерв |
| Порты | |
| Ethernet | 1 порт RJ-45 10M/100M/1000M самоадаптивного Ethernet; 4 порта RJ-45 PoE 10M/100M Ethernet |
| Интернет-протоколы | HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IP-фильтр, IP-поиск (поддержка IP-камер Dahua, DVR и др.) |
| Совместимость | ONVIF, SDK и многое другое |
| Порт RS232 | 1-канальный RS232 порт для управления операционной клавиатурой |
| Порт питания | 1-канальный порт для питания монитора |
| Порт USB | 2-канальный порт USB3.0 |
| Порт дисплея | 2-канальные выходы DVI |
| Кнопка аварийного останова | 3 (2 кнопки на корпусе машины и 1 кнопка на клавиатуре управления) |
| Кнопка питания | 1 (на клавиатуре управления) |
| Переключатель клавиш | 1 (на клавиатуре управления) |
| Световые индикаторы | На машине: Индикатор питания: Светится ровным зеленым цветом, когда аппарат работает, и мигает во время обновления и при возникновении ошибки; Индикаторы рентгена: Светится красным, когда включается рентген, и гаснет, когда рентген выключен; На клавиатуре управления: Индикатор переключателя клавиш: Светится зеленым, когда выключатель включен, и гаснет, когда выключатель выключен; Индикатор кнопки питания: Светится зеленым, когда нажата кнопка питания на клавиатуре управления. Индикатор выключается, когда аппарат выключен.; Индикаторы кнопок: Мигает зеленым, когда нажата одна из кнопок; Индикатор рентгеновского излучения: красный свет всегда горит, когда рентгеновское излучение включено, но не горит, когда рентгеновское излучение выключено |
| Общие параметры | |
| Источник питания | 220-240 В переменного тока, 50/60 Гц |
| Типичная потребляемая мощность | 500 Вт |
| Максимальная потребляемая мощность | 1 кВт |
| Интеллектуальный контроль температуры | Определяет температуру основной платы и жесткого диска и автоматически регулирует скорость вращения вентилятора для обеспечения стабильной и тихой работы |
| Рабочая температура | От 0 °C до +45 °C |
| Рабочая влажность | 0%-95% (относительная влажность), без конденсации |
| Температура хранения | От -20 °C до +70 °C |
| Влажность при хранении | 0%-95% (относительная влажность), без конденсации |
| Размеры | 2024,9×729×1434,7 мм |
| Размер с упаковкой | 2185×1205×1655 мм |
| Вес | 460 кг |
| Вес с упаковкой | 680 кг |
| Режим установки | Наземное крепление |
| Размеры и вес пульта управления | 1276×376×200 мм |
